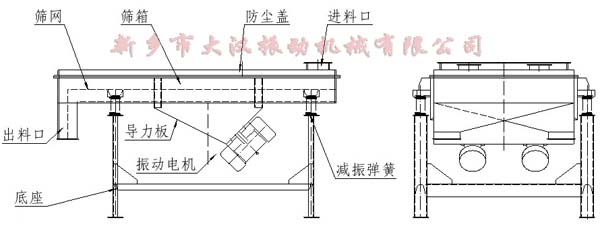

直線振動篩示意圖及結構說明

發布時間：2013-04-06 00:00:00作 者：admin

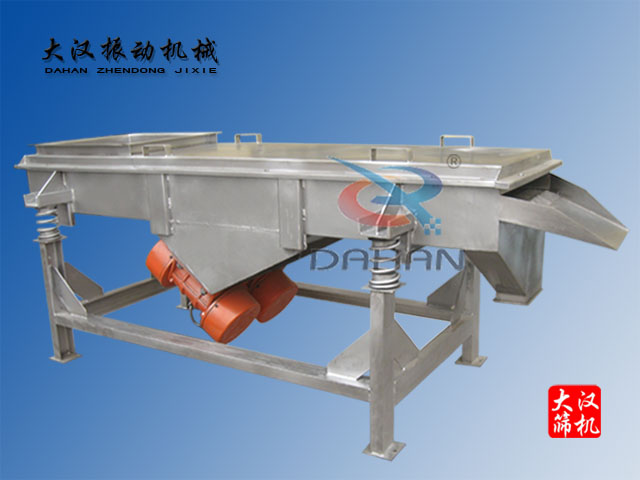

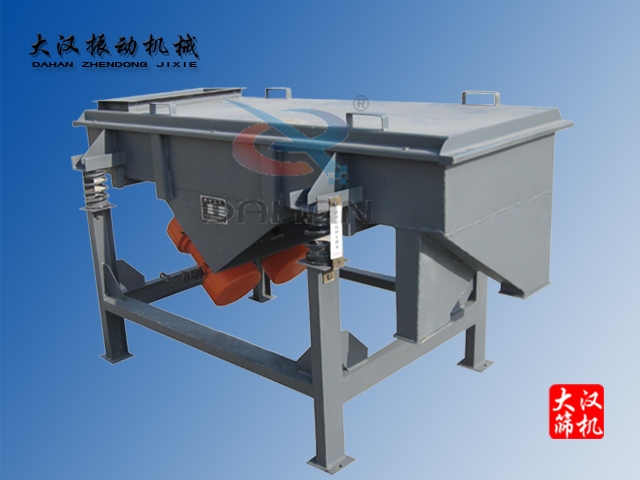

     直線振動篩是大漢振動篩專業廠家生產的篩分設之一，直線振動篩由二臺振動電機激振作為振動源，使物料在篩網上被拋起，同時向前做直線運動，通過多層篩網產生數種規格的篩上物、篩下物，分別從各自的出口排出，直線振動篩根據被篩分的物料有碳鋼直線振動篩和不銹鋼直線振動篩，下面由大漢機械簡單為大家介紹一下直線振動篩各部分的作用。



直線振動篩的結構說明
    本篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。
    1、篩箱：由數種厚度不同的鋼板焊制而成(箱體槽鋼加強)，具有一定的強度和剛度，是篩機的主要組成部分。
    2、篩框：木質網架結構和鋼質網架，由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。
    3、篩網：有低碳鋼、黃銅、青銅、304不銹鋼網等數種篩網。
    4、振動電機：根據直線振動篩型號不同，安裝的振動電機功率也各不相同，(使用與維修方法詳見振動電機使用說明書)。
    5、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。
    6、導力板：連接電機臺座以及篩箱，傳導振動電機激振力。
    6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。
    7、底座架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。

直線振動篩適用行業：

    對粉狀、顆粒狀物料的篩選和分級，廣泛應用于塑料、磨料、化工、醫藥、建材、糧食、炭素、化肥等行業。
